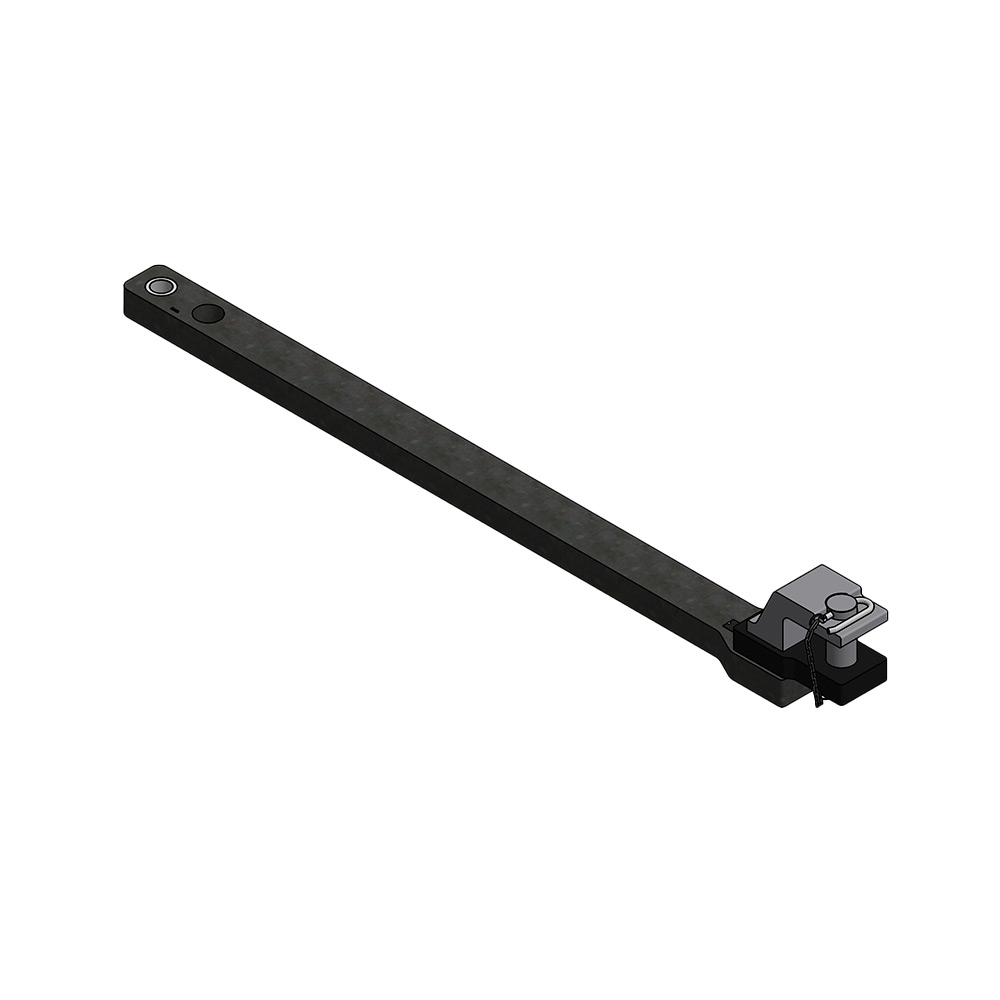

Barre d'attelage avec système de fixation Walterscheid.
La livraison comprend 1x latte de traction ZPBa4345OBCat.4 avec module à chape Cat. 4 (numéro de commande: 8004892).
Si nécessaire, une tôle de sécurité supplémentaire (numéro de commande: 8002921), destinée à recevoir les câbles de sécurité, peut être fournie.
Pour les supports d'attelage avec une largeur de rail W=389/32/25mm, il faut commander un support d'attelage (numéro de commande: 8005035).
Pour les supports d'attelage avec une largeur de rail W=329/32/25mm, un support d'attelage (numéro de commande: 8004808) doit être commandé en même temps.
Remarques concernant l'expertise individuelle : Le montage de la pièce de véhicule doit être contrôlé, sur présentation du rapport d'expertise fourni, par un expert ou un contrôleur officiellement reconnu pour la circulation automobile, un expert en automobile ou un employé selon la section 4 de l'annexe VIIIb du StVZO.
Tous les composants sont conçus spécifiquement pour l'appareil et les performances et ne doivent pas être remplacés par des composants autres que ceux prescrits par Walterscheid. Ne remplacez les pièces endommagées ou manquantes que par des pièces d'origine Walterscheid et rééquipez-les conformément aux réglementations et après consultation de Walterscheid.
L'affectation, l'assemblage et l'utilisation de ce modèle nécessitent un examen préalable détaillé par un personnel qualifié. Il est impératif de vérifier les installations existantes et toutes les machines et équipements pour leur aptitude à la fixation. En particulier, les valeurs caractéristiques (par ex. Charges ou couples de support et de remorque) et les géométries (par ex. Dimensions, schémas de trous de vis, espaces libres) doivent être respectées. En fonction de l'équipement existant de la machine, cela peut entraîner l'utilisation ou l'achat de composants supplémentaires. Le contenu des instructions d'utilisation doit être respecté.
- Modèle
- ZPBa4345OBCat.4
- Type de connexion
- non automatique, axe cylindrique
- Mesure de collorette
- HD=140x100/17 mm
- Charge verticale (daN)
- 3000
- D-Valeur (kN)
- 89,3
- Rapport individuel
- Rapport individuel
- Numero d’homologation
- Rapport individuel
- AP Code
- N-SAV-ZP-MP-GK-SH-0
- A (mm)
- 1572
- B (mm)
- 240
- C (mm)
- 45
- D (mm)
- 32,25
- D1 (mm)
- 50
- E (mm)
- 110
- AP-Code
- N-SAV-ZP-MP-GK-SH-0
- Fiche technique
- 5.02.030
- Couleur
- John Deere vert
