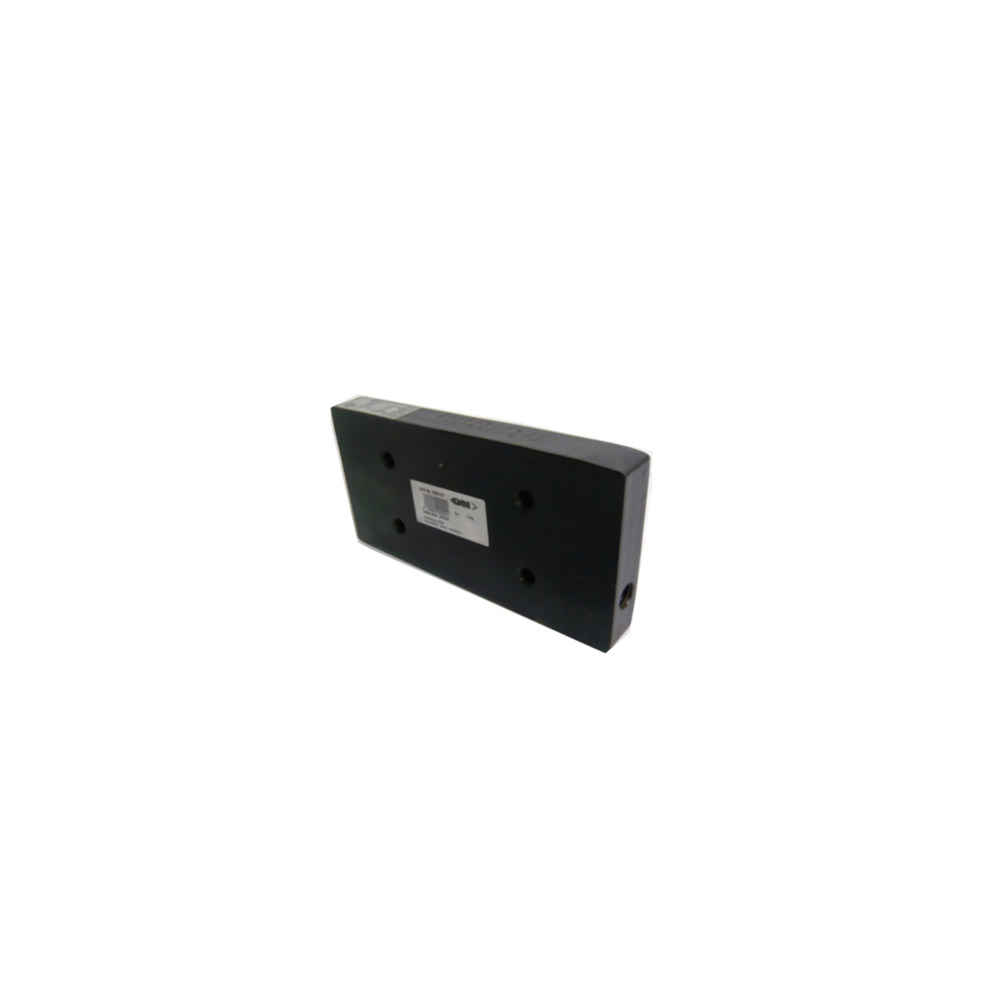

Walterscheid® Adapterplatte AD244 - 8005167

Der Lieferumfang beinhaltet 1x Adapterplatte AD244 mit Einzelgutachten.

Hinweise zum Einzelgutachten: Der Anbau des Fahrzeugteiles ist, unter Vorlage des mitgelieferten Gutachtens, durch einen amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr, einen Kraftfahrzeugsachverständigen oder Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO zu überprüfen.

Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.

Modell

AD244

Verbindungstyp

Modular | Flansch

Stützlast (daN)

1250

Schienenweite

W=244/30/20 mm

D-Wert (kN)

45

Einzelgutachten

Einzelgutachten

Genehmigung

Einzelgutachten

AP Code

N-S-ST-SH-0/4

A (mm)

244

B (mm)

30

C (mm)

20

AP-Code

N-S-ST-SH-0/4

Datenblatt

1.04.140

Farbe

Schwarz
