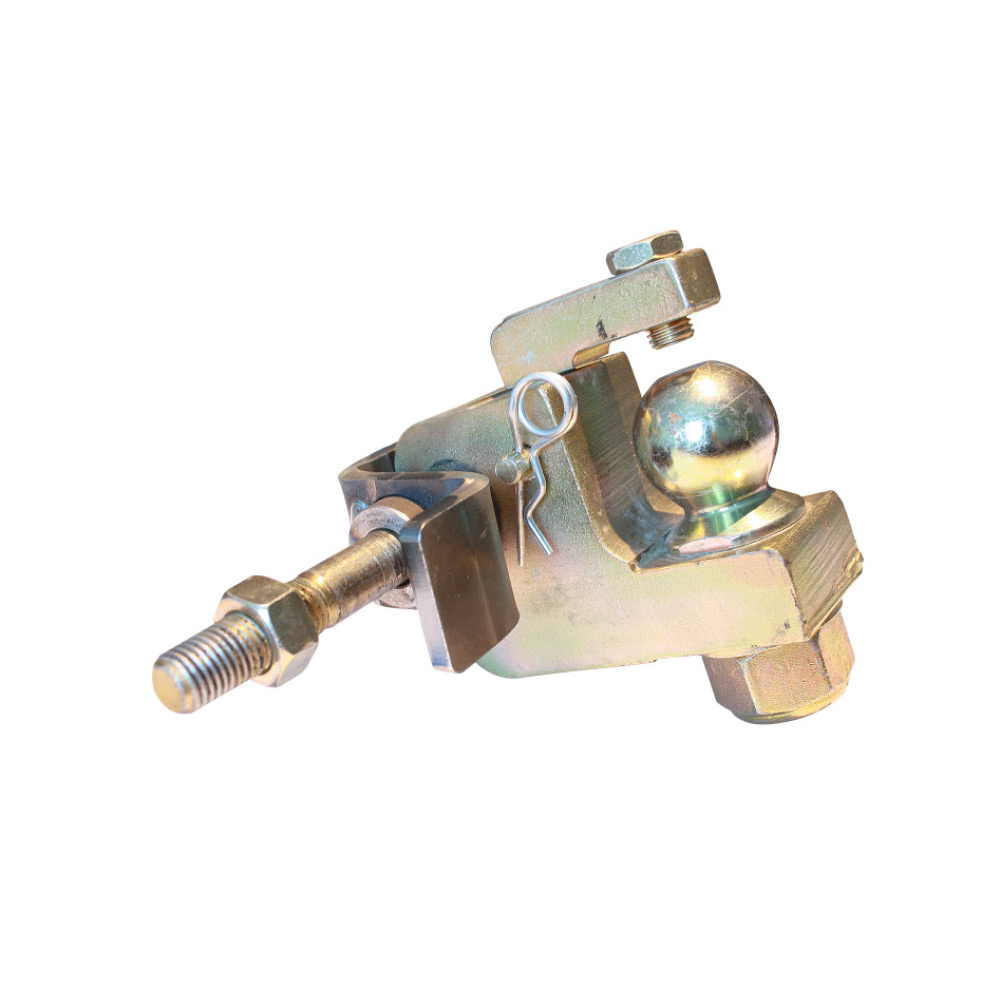

Walterscheid® Zwangslenkung ZWL50KB-M24 - 8002839

Artikelnummer: 8002839

W=250 mm 1x26 mm R/L



Abbildung ähnlich. Konstruktionsänderungen vorbehalten. Produkte nur für den bestimmungsgemäßen Gebrauch verwenden. * UVP des Herstellers zuzüglich gesetzlicher Mehrwertsteuer.

Zwangslenkungsbauteile dienen zum Übertragen von Lenkkräften zwischen Zugfahrzeug und land- oder forstwirtschaftlichen (lof) Anhängern. Das zentrale Element zur Verbindung mit der Lenkstange des Anhängers ist eine Kugel mit 50 mm oder ein Bolzen mit 30 mm Durchmesser. An den Kolbenstangen der Lenkzylinder der Zwangslenkungen wird als Gegenstück eine Kugelkalotte 50 entsprechend ISO 26402 oder ein Gelenklager 30 gemäß DIN ISO 12240-4 montiert.


Produktvorteile

Geeignet für Walterscheid Easy Fit Steering System
Der Lieferumfang beinhaltet 1x Zwangslenkung ZWL50KB-M24.
Das Sicherungsblech und die Distanzbuchse müssen bauseits aufeinander abgestimmt werden. Gegebenenfalls muss die Distanzbuchse gekürzt, ein Sollmaß auf 250 mm eingestellt und mit dem Sicherungsblech an die Zwangslenkung verschweißt werden. Abschließend sollte die Einstellschraube neu justiert werden. Weiterhin sind die passenden Zwangslenkungsbauteile abhängig von der Lage der Lenkstange am Gerät.
Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
Verbindungstyp
Kugel 50
Modell
ZWL50KB-M24
Norm DIN/ISO
ISO 26402
A (mm)
25
AP-Code
N-SAH-B-CG1-NH-0
Datenblatt
6.01.010
Farbe
Chrom6-frei verzinkt
