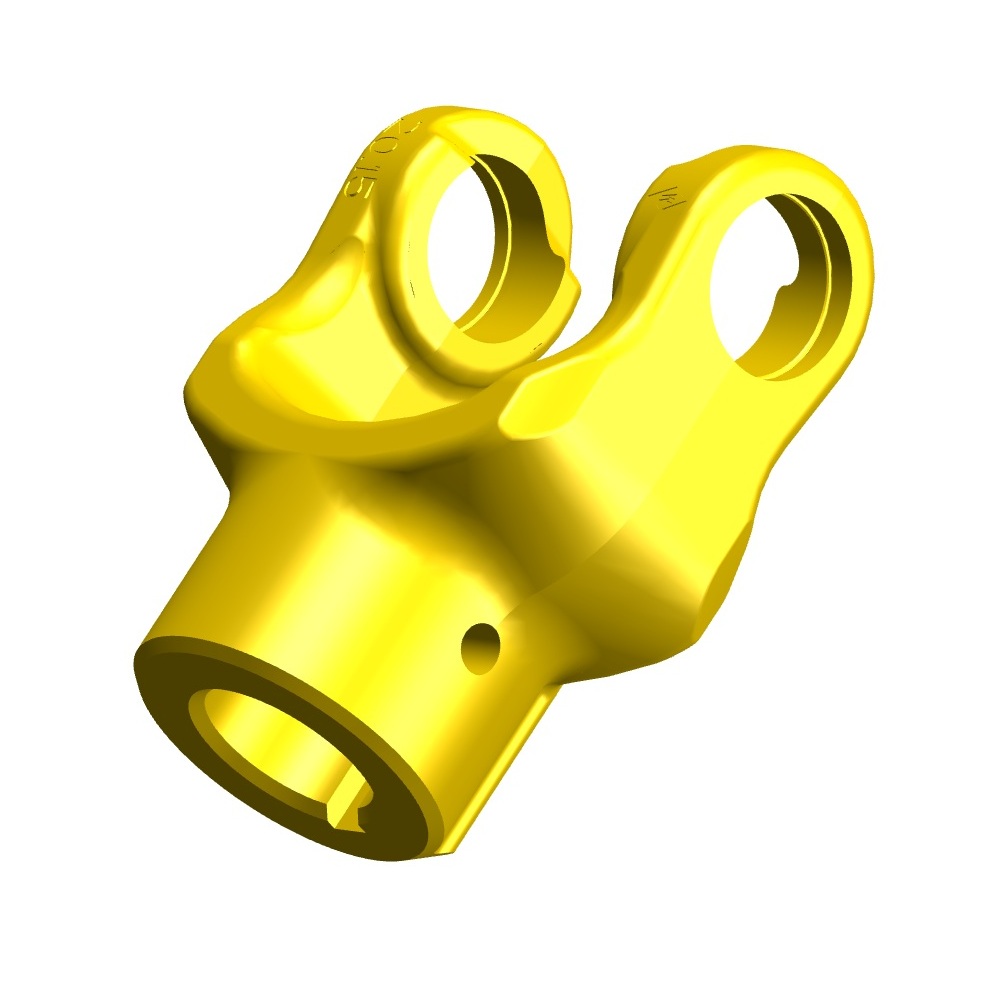

Walterscheid® Nabengabel NG 2200 - 1041086

Artikelnummer: 1041086

NG 2200 RD20H8 P6 GM8 L80

Abbildung ähnlich. Konstruktionsänderungen vorbehalten. Produkte nur für den bestimmungsgemäßen Gebrauch verwenden. * UVP des Herstellers zuzüglich gesetzlicher Mehrwertsteuer.

Original Walterscheid Ersatzteil

Produktvorteile

Die Walterscheid-Raute ist seit Jahrzehnten Garant für Qualität und Sicherheit.
Verlassen Sie sich auf ihren guten Ruf. Sie entspricht Ihren Anforderungen.

Der Lieferumfang beinhaltet 1x Nabengabel für Baureihe W und E (Ecoline) mit Passfedernut.

Bauform: NG
Typ: NG
Baugröße: 2200
B (mm): 70
Hersteller: Walterscheid
d (mm): 24
A-Profil: 20H8
L (mm): 80
A (mm): 20
Werkstoff: EN-GJS-500-7
Profillänge: 40.00
Ø ü.Nut: 22.80
N (mm): 6
Abstand Bohr.-Ende 2: 0.00
Oberfläche/Behandlung: UNBEHANDELT
Rohling-/Gabel-SNR: 2015
Arretier./Bohr./Gew. 1: GM8
Anschluss-PR: RD20H8
Länge Augenb.-Ende: 80.00
Abstand Bohr.-Ende 1: 20.00
Passfedernutbreite: 6JS9
Gewinde: M8
Zeichnungsnummer: 20.15.15
