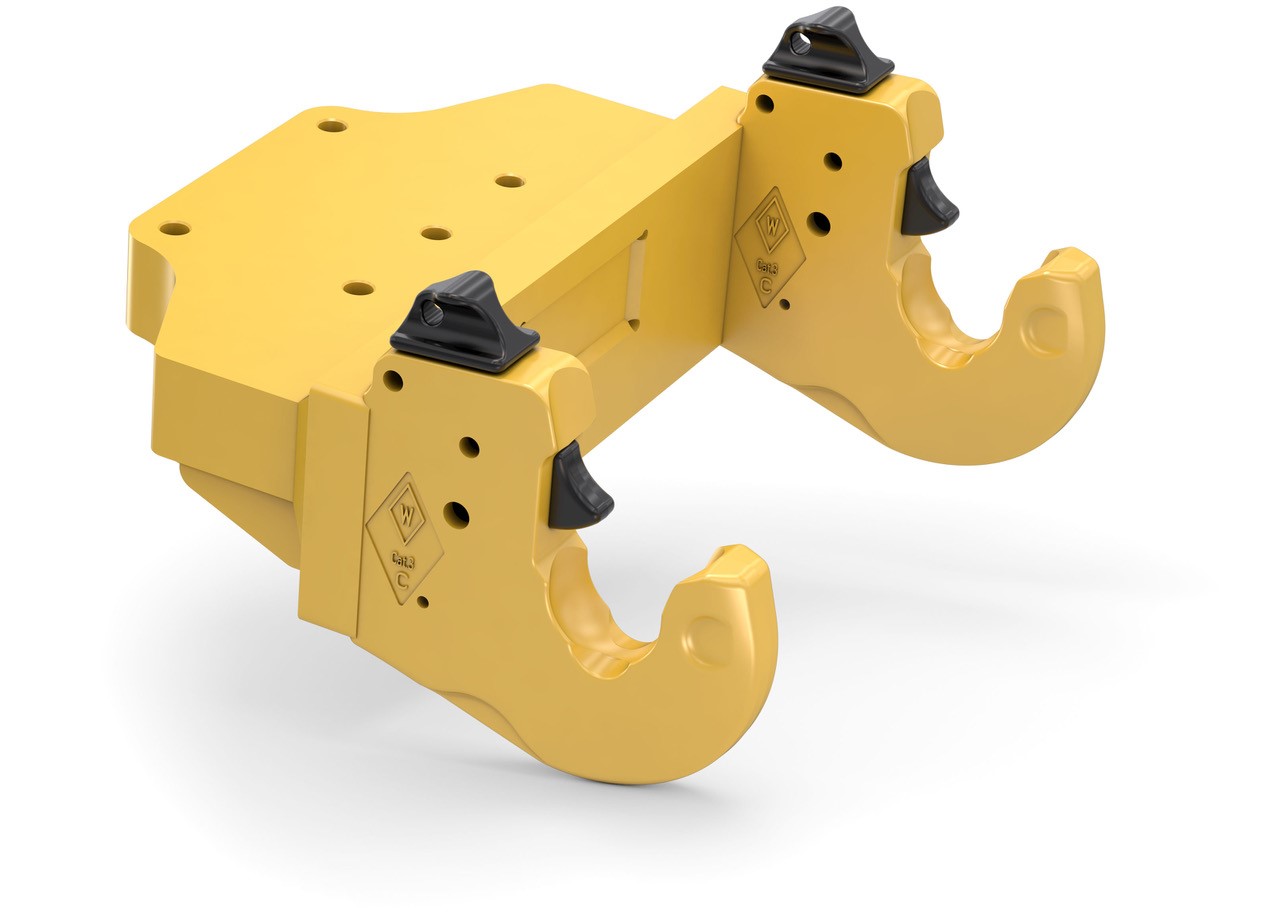

Walterscheid® Hakenaufsatz HK350-Cat.3 - 8005677

Artikelnummer: 8005677

HD=140x100/17-350 mm CAT3

Abbildung ähnlich. Konstruktionsänderungen vorbehalten. Produkte nur für den bestimmungsgemäßen Gebrauch verwenden. * UVP des Herstellers zuzüglich gesetzlicher Mehrwertsteuer.

Das Produkt ist für die Befestigung auf einem Walterscheid Aufsatzsystem vorgesehen.

Neuer Verschluss Walterscheid Unterlenkerhaken

Ermittlung der Verschleißgrenzen an Kugelhülsen und Fanghaken

Der Lieferumfang beinhaltet 1x Hakenaufsatz HK350-Cat.3 und 2x Spannhülse (Bestellnummer: 8004781).

Bei Bedarf muss ein zusätzliches Sicherungsblech (Bestellnummer: 8002921), zur Aufnahme von Fangseilen, mitbestellt werden.

Die Befestigungsschrauben M16 ISO4014 (DIN931) Güte 10.9 sind in Abhängigkeit der Balkendicke gemäß Tabelle 1 auszuwählen.

Für dieses Bauteil wird eine Festigkeitsbescheinigung zur Verfügung gestellt, da es sich im Sinne der Genehmigungsnummernrichtlinien nicht um eine Verbindungseinrichtung handelt.
Der Anbau des Fahrzeugteiles ist, unter Vorlage der mitgelieferten Festigkeitsbescheinigung, durch einen amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr, einen Kraftfahrzeugsachverständigen oder Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO zu überprüfen.

Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
