Walterscheid® Kalotte ZKK80-375VS - 8004492

Artikelnummer: 8004492

375-80x60 mm

Abbildung ähnlich. Konstruktionsänderungen vorbehalten. Produkte nur für den bestimmungsgemäßen Gebrauch verwenden. * UVP des Herstellers zuzüglich gesetzlicher Mehrwertsteuer.

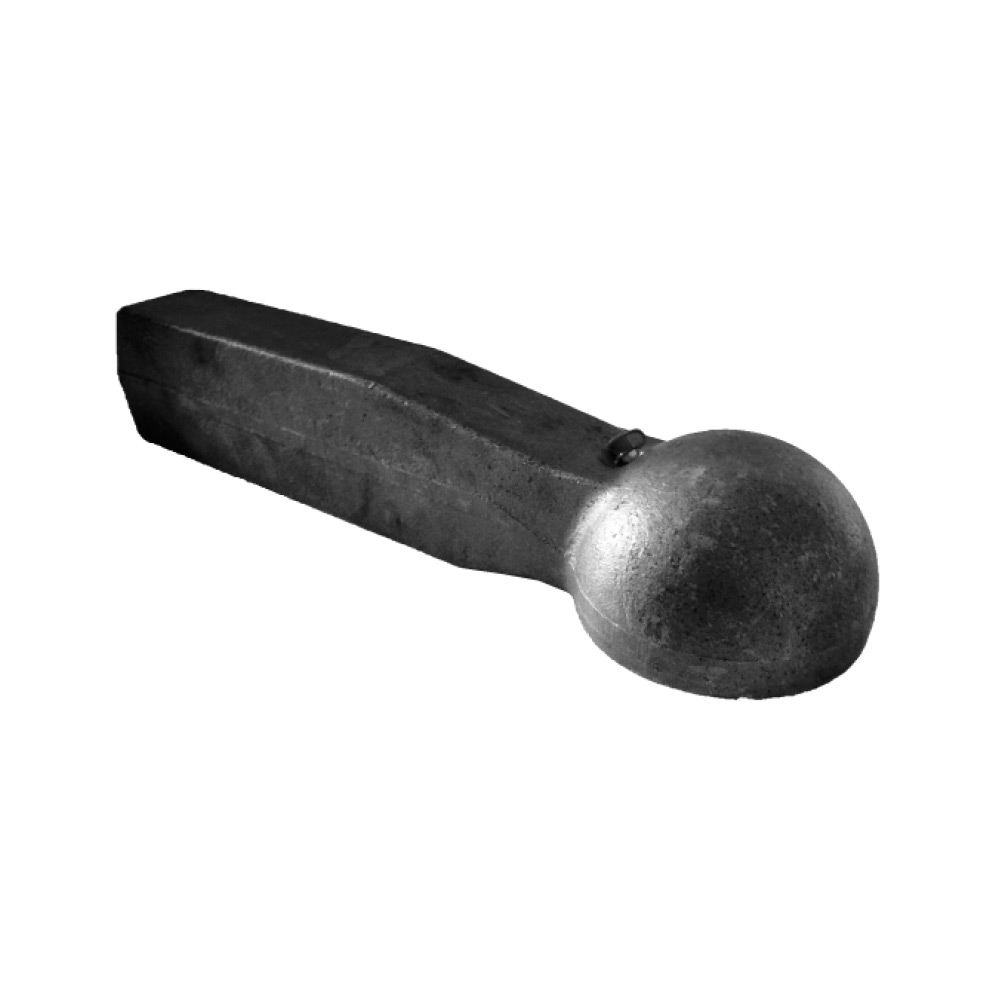

Bei diesem Produkt handelt es sich um eine Kalotte, die zur Verbindung mit einer Kupplungskugel D=80 mm (ISO 24347) geeignet ist. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Anhängern.

Produktvorteile

Geschmiedet
Für höchste Belastungen ausgelegt
Optimaler Freiraum bei Winkelbeweglichkeiten bis 36°
Innenseitig vorhandene Nuten sorgen für optimale Schmierfettverteilung

Der Lieferumfang beinhaltet 1x Kalotte ZKK80-375VS.

Die Zugkugelkupplung kann durch Schweißnahtanschluss direkt an den Rahmenteilen oder an der Zugeinrichtung des Anhängers eingebaut werden. Der Schweißnahtanschluss ist durch den Hersteller von Fahrgestellen, Zuggabeln oder Zugdeichseln nach den geltenden Vorschriften auszuführen und bei der Abnahme dieser Fahrzeuge oder Fahrzeugteile zu überprüfen. Der in der Einbauskizze beispielhaft dargestellte Schweißnahtanschluss ist für die Inanspruchnahme der Kennwerte festigkeitsmäßig ausgelegt. Bei der Herstellung des Schweißnahtanschlusses ist zu beachten, dass der Schaft der Zugkugelkupplung vor Schweißbeginn auf eine Temperatur von 250°C vorzuwärmen ist, sowie Längs- und Stirnkehlnähte kuppelpunktseitig zur Vermeidung von Kerbwirkung in einem Zuge zu schweißen sind. Für die Schweißnahtgüte gelten die Anforderungen der Bewertungsgruppe B nach DIN EN 25817.

ABG-Nr.: M 9934 | Genehmigungs-Nr.: e1*94/20*1874

Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
