Walterscheid® Zwangslenkung 301-100-50 - 8004617

Artikelnummer: 8004617

100/50-2x21 mm

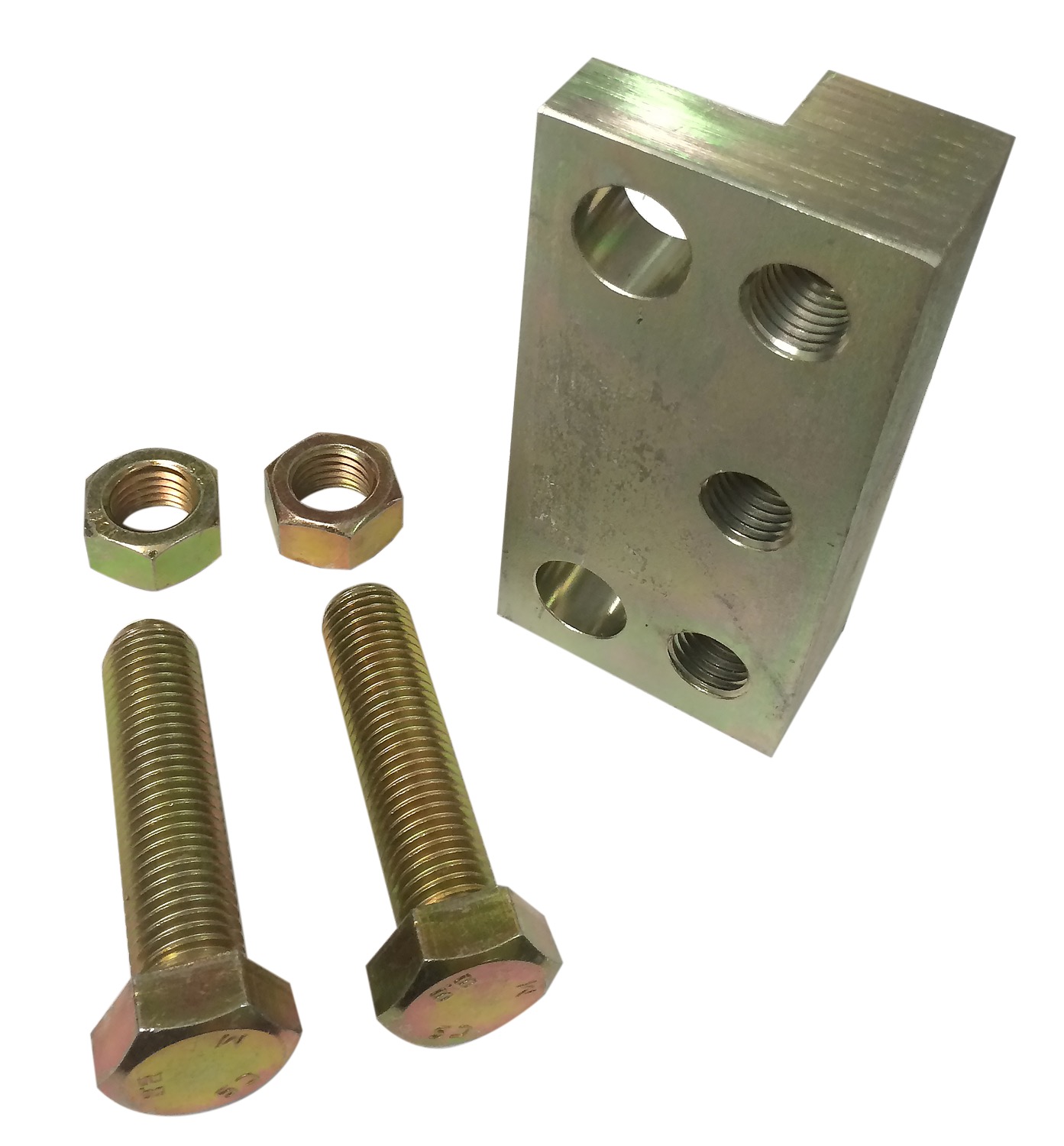

Abbildung ähnlich. Konstruktionsänderungen vorbehalten. Produkte nur für den bestimmungsgemäßen Gebrauch verwenden. * UVP des Herstellers zuzüglich gesetzlicher Mehrwertsteuer.

Original Walterscheid Zubehör

Produktvorteile

Geeignet für Walterscheid Easy Fit Steering System.
Die Walterscheid-Raute ist seit Jahrzehnten Garant für Qualität und Sicherheit.
Verlassen Sie sich auf ihren guten Ruf. Sie entspricht Ihren Anforderungen.

Der Lieferumfang beinhaltet 1x Zwangslenkung 301-100-50.

Zwangslenkungsbauteile System ZWL50 wurden konzipiert entsprechend ISO 26402.

Das Vorhandensein von Befestigungspunkten für die Zwangslenkungsbauteile wird bauseits vorausgesetzt.
Zur Befestigung der Zwangslenkungsbauteile am Lagerbock KU301AL wird ein Adapter an der U-Schiene benötigt.
Dieser überträgt den Lochabstand der Rastlöcher am Lagerbock von 100 mm auf den Lochabstand des Zwangslenkungsbauteils von 50 mm.
Die Auswahl der Befestigungsschrauben (Güte 10.9) und der Distanzstücke muss in Abhängigkeit von der Kupplungsbockbreite erfolgen.
Die Auswahl der Zwangslenkungsbauteile ist abhängig von der Lage der Lenkstange am Gerät.

Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
